螺栓作為機械連接的重要部件，其性能直接影響到機械設備的安全性和穩定性。然而，由于材料、制造、使用和環境等多方面因素的影響，螺栓容易發生斷裂失效。因此，針對螺栓斷裂失效的檢測與分析顯得尤為重要。那么螺栓斷裂失效哪幾個方面？如何辦理螺栓失效分析報告？螺栓斷裂失效分析找哪個第三方檢測中心比較權威？本文將為大家詳細介紹，并附上正規螺栓斷裂失效分析案例。

螺栓斷裂失效哪幾個方面

材料問題

螺栓的材料質量直接影響其力學性能。例如，材料中存在雜質、晶粒粗大、化學成分不均勻等問題，會導致材料的疲勞強度下降，從而增加斷裂的風險。例如，某案例中發現螺栓因材料成分不合格（如高碳低鉻）導致耐腐蝕性能大幅下降，進而引發應力腐蝕開裂。

制造工藝缺陷

制造過程中可能出現的熱處理不當、鑄造缺陷、焊接缺陷等，也會導致螺栓的力學性能下降。例如，螺栓表面存在全脫碳層或內部存在大量脆性相，會降低其抗疲勞能力，從而在應力作用下發生斷裂。

設計與使用不當

在設計和安裝過程中，若螺栓的預緊力不足、受力不均或超負荷，都會導致螺栓斷裂失效。例如，螺栓在長期運行中因預緊力不足或受到過大的動態載荷而發生斷裂。

環境因素

螺栓在腐蝕性環境中使用，如海洋大氣、鹽霧等，容易因腐蝕而降低其強度，加速斷裂失效。例如，某液氨儲罐法蘭螺栓因服役環境中的氯離子和應力作用，導致裂紋快速擴展，最終發生斷裂。

失效模式

螺栓斷裂失效的形式多樣，包括疲勞斷裂、應力腐蝕開裂、脆性斷裂等。例如，某發動機缸蓋螺栓因材料疲勞裂紋擴展導致斷裂。此外，螺栓的斷裂還可能伴隨螺紋損壞或螺桿斷裂，具體形式取決于失效原因和使用環境。

失效分析第三方檢測中心-中鋼國檢

中鋼國檢作為國內專業的第三方檢測機構，擁有CAL、CMA、CNAS、ILAC、SCS等資質認證，服務行業40，專注于金屬材料失效分析，為客戶提供全面、科學的檢測和分析服務。其檢測手段包括目視檢查、磁粉探傷、超聲波檢測、金相檢驗、化學成分分析、硬度測試等，能夠針對不同場景和需求提供專業的檢測方案。

檢測流程

中鋼國檢的檢測流程包括：

樣品接收：客戶將斷裂螺栓樣品送檢。

檢測項目：通過斷口分析、顯微組織分析、化學成分分析、硬度測試等，全面評估螺栓失效原因。

報告出具：出具詳細的檢測報告，包括失效原因、改進建議等。

檢測設備與技術

中鋼國檢配備先進的檢測設備，如掃描電鏡、金相顯微鏡、硬度計等，確保檢測結果的準確性和可靠性。例如，通過金相顯微鏡觀察螺栓的顯微組織，可以判斷是否存在鑄造缺陷、晶粒粗化等現象。

案例分析

中鋼國檢曾對某高鐵接頭螺栓斷裂失效進行分析，發現其斷裂原因?yàn)椴牧铣煞植痪鶆蚣盁崽幚聿划?dāng)，導致螺栓表面形成全脫碳層，降低了其抗疲勞性能，最終在應力集中處發生斷裂。此外，還曾成功分析某發動機缸蓋螺栓斷裂失效問題，通過檢測發現其斷裂原因?yàn)椴牧掀诹鸭y擴展，最終提出改進方案。

螺栓失效分析報告-案例

螺栓失效分析報告是企業進行質量控制和改進的重要依據。中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的螺栓斷裂失效分析經驗，下面是某單位委托中鋼國檢做的高強大六角螺栓檢測，客戶送檢了1根已斷裂的樣品，委托做失效分析，詳細內容如下：
樣品名稱：高強大六角螺栓

規格型號：M30×120 10.9S

樣品數量：1 根

樣品特征：已斷裂

檢測依據：GB/T 3098.1-2010《緊固件機械性能 螺栓、螺釘和螺柱》

檢測項目：1.失效分析。

宏觀形貌觀察

對斷裂螺栓進行觀察，螺栓斷口為平斷口，斷面與軸向垂直，斷口平齊，斷口表面局 部有黃色附著物。斷口表面存在明顯的放射狀條紋，根據斷口表面放射狀條紋的走向可以 判斷，螺栓的斷裂起源于螺紋牙底根部表面。對螺栓斷裂源區表面進行觀察，斷裂源區表 面未發現明顯缺陷。

化學成分檢驗

從螺栓斷面附近取樣按照 GB/T 20123-2006、GB/T 20125-2006、GB/T 223.82-2018 等 進行化學成分檢驗，檢驗結果下表：

硬度檢驗

從螺栓斷裂源區和芯部取樣根據 GB/T 4340.1-2009 進行硬度檢驗，檢驗結果見下表。

由表 2 的檢驗結果可以看出，螺栓的斷裂源區和芯部硬度仍符合 GB/T 1231-2006 標準 中 10.9S 螺栓要求。

斷口分析

對螺栓斷口依據 JY/T 0584-2020 進行螺栓斷面斷口形貌、斷裂特征觀察，斷裂源區微 觀形貌為典型的沿晶斷裂特征，并存在大量晶界裂紋；擴展區為準解理形貌，終斷區為韌窩形貌。

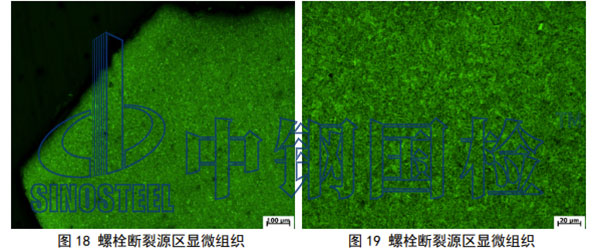

金相組織檢驗：在螺栓斷裂源處縱向剖開依據 GB/T 13298-2015 進行金相組織檢驗，斷裂源處組織為 均勻的回火索氏體，斷裂源處未見脫碳，未見異常。

綜合分析：由金相組織檢驗結果可知，螺栓的斷裂源區金相組織為均勻的回火索氏體，符合 GB/T 3098.1-2010 標準中 10.9 級螺栓淬火并回火的要求；由硬度檢驗結果可知，螺栓斷裂 源區和芯部的硬度符合 GB/T 1231-2006 標準中 10.9S 硬度要求。 由宏觀形貌檢查檢驗結果可知，螺栓斷口為平斷口，斷面與軸向垂直，斷口平齊，斷 裂表面存在明顯的放射狀條紋表明螺栓斷裂起源于螺紋與螺桿交接處螺紋根部，螺栓為脆 性斷裂；由斷口微觀形貌檢驗結果可知，螺栓斷裂起源于表面，斷裂源區形貌為沿晶形貌， 存在大量晶界裂紋，微觀斷口形貌表現為沿晶形態，表明螺栓的斷裂是延遲開裂。螺栓螺 紋與螺桿交接處結構上通常是應力集中的部位，應力、使用環境是螺栓延遲開裂的重要因 素。

結論：1. 螺栓的硬度、金相組織未見異常。 2. 螺栓的失效屬于延遲開裂。

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的螺栓斷裂失效分析檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，螺栓斷裂失效分析是一項復雜而重要的工作，需要通過多種檢測手段綜合判斷。中鋼國檢是專業第三方檢測機構，提供螺栓全面檢測服務，包括失效分析，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有螺栓斷裂失效分析或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
